Présentation de l’E2CF

Une imprimante 3D de bureau de qualité professionnelle pour les matériaux composites renforcés de fibres

L’E2CF est une imprimante 3D IDEX optimisée pour l’impression 3D de filaments renforcés en fibre de carbone. Cette imprimante 3D de bureau est excellente pour la fabrication, le prototypage et bien plus encore.

Les filaments renforcés en fibres de carbone ont une faible densité, une grande solidité et résistent à la corrosion, à l’électricité statique et aux températures élevées. Elle présente un potentiel pour une large gamme d’applications dans les industries qui ont besoin d’un rapport poids/résistance considérable dans leurs solutions, telles que l’industrie aéronautique et le monde de l’automobile. L’E2CF est durable, conviviale et stable en fonctionnement, ce qui permet d’obtenir des impressions précises.

Starting at $3,999.00 $4,499.00

E2CF kaufen Demander un échantillon de pièce Demande de démonstration Regarder la vidéo

Caractéristiques

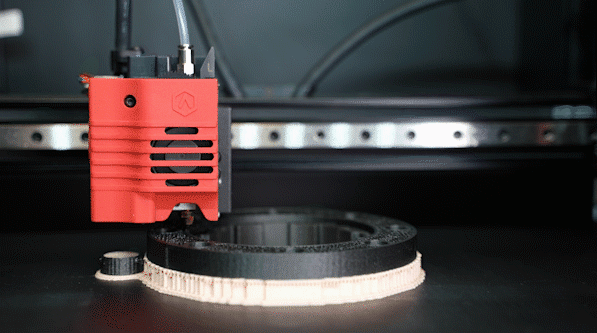

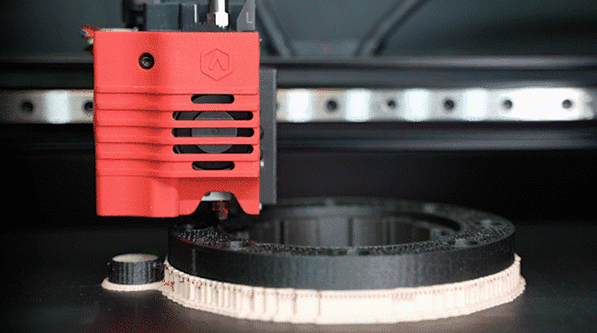

Buses à haute durabilité

Buses à haute durabilité

Les nouvelles buses en carbure de silicium présentent une excellente résistance à l’usure et une excellente conductivité thermique, ce qui réduit efficacement l’abrasion à laquelle le filament composite de fibre de carbone soumet la buse lors de l’impression, rendant ainsi la buse plus durable.

*Des buses fabriquées dans d’autres matériaux adaptés à l’impression de filaments de fibre de carbone seront lancées à l’avenir.

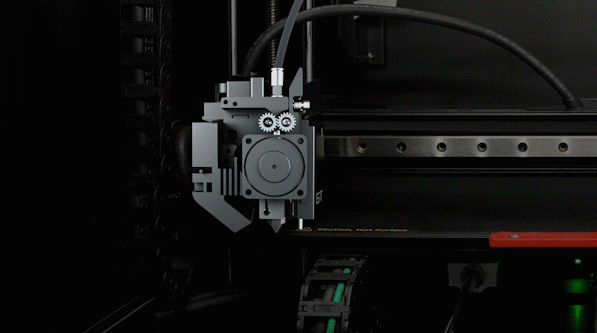

Système d’extrusion à double entraînement direct

Système d’extrusion à double entraînement direct

Les engrenages sont en acier à haute dureté et ont été traités thermiquement pour une meilleure résistance à l’usure.

Grâce à un profil de denture personnalisé, le filament est fermement maintenu en place pour éviter qu’il ne glisse lors de l’extrusion. La force du système est renforcée pour assurer la stabilité de l’impression.

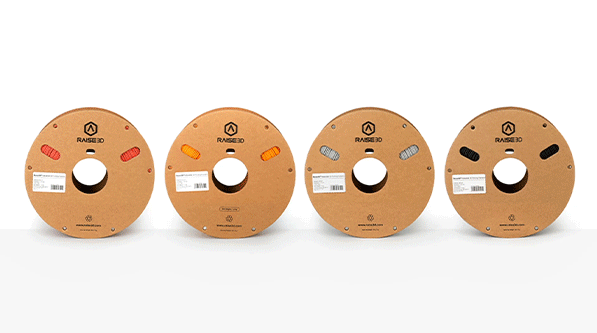

Conçue pour l’impression 3D avec divers filaments renforcés de fibres

Conçue pour l’impression 3D avec divers filaments renforcés de fibres

L’E2CF est compatible avec les fibres renforcées PLA/ ABS/ Nylon/ PET/ PPS/ PET GF/ PET Support/ PETG/ ASA/ PC ainsi qu’avec d’autres filaments thermoplastiques techniques. En outre, dans le cadre du projet Raise3D OFP, nous continuerons à lancer d’autres filaments renforcés par des fibres de tiers adaptés à l’E2CF.

  • Les filaments industriels Raise3D présentent une rigidité et une résistance excellentes, une résistance à la chaleur, un faible gauchissement et une faible absorption d’eau, avec un rapport poids/résistance exceptionnel.
  • Ils conviennent pour remplacer le métal dans la fabrication de certains composants légers.
  • Certains filaments renforcés de fibres, tels que le nylon et le PET, présentent des propriétés mécaniques et une stabilité dimensionnelle accrues après recuit.

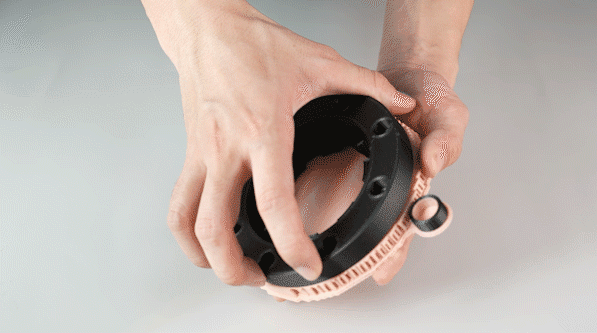

Filament de support facilement amovible

Filament de support facilement amovible

  • Il crée une structure de support stable, assure une bonne adhérence aux surfaces imprimées et contrecarre toute tendance à la déformation.
  • Il peut être facilement retiré ou séparé des pièces imprimées.
  • Il améliore considérablement la qualité de la surface des débords et des creux des pièces imprimées.
  • Il présente une large compatibilité avec de nombreux filaments composites renforcés de fibres de haute performance.
  • Il est plus rentable que le matériau de support soluble dans l’eau.

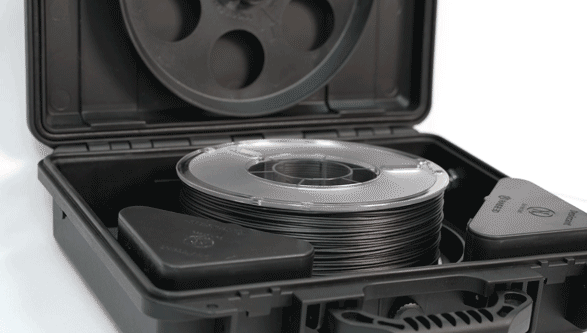

Boîte sèche pour filaments Raise3D

Boîte sèche pour filaments Raise3D

Les plateaux de suspension intégrés sont utilisés pour placer le filament et permettre au matériau d’être tiré plus facilement. Lorsqu’ils sont fermés, ils peuvent empêcher efficacement la poussière et l’humidité d’affecter le matériau, pour une période allant jusqu’à 30 jours*.

*D’après les données de test de Raise3D.

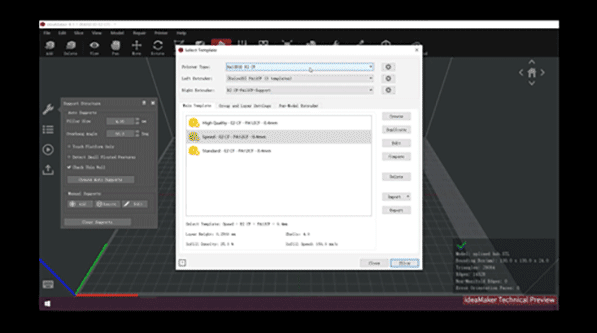

Profils de découpe ideaMaker

Profils de découpe ideaMaker

L’E2CF possède des profils de découpe qui ont été testés et vérifiés à plusieurs reprises par nos ingénieurs dans ideaMaker. Il n’est pas nécessaire d’ajuster les paramètres avant l’impression. Profitez d’une impression facile et de haute qualité.

Comme les autres produits Raise3D, l’E2CF peut réaliser une production de masse et une gestion intelligente en utilisant ideaMaker comme solution logicielle de base.

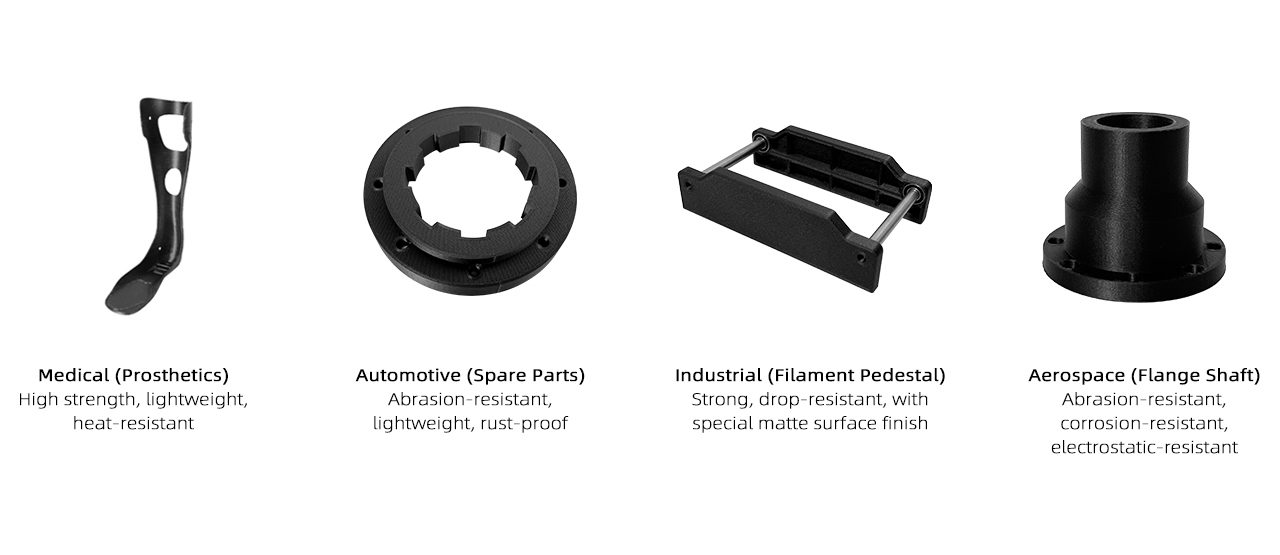

Applications

Les matériaux composites en fibre de carbone ont de nombreuses applications, notamment les prototypes fonctionnels, l’aérospatiale, l’automobile, la médecine, les équipements sportifs, le génie civil, l’électronique et d’autres domaines. Ils ont également un potentiel supplémentaire pour une variété d’utilisations, telles que les fixations dans un atelier mécanique, les prothèses, et les cadres de vélos personnalisés.

Pour obtenir le livre blanc sur l’impression 3D en thermoplastique renforcé de fibres, cliquez ici.



Applications



Quelles sont les caractéristiques qui font de l’E2CF une bonne imprimante 3D de bureau ?



IDEX 3D

Qu’est-ce qu’IDEX ? Pourquoi IDEX est-il important ?

L’E2CF est une imprimante IDEX 3D. IDEX est l’abréviation de « independent dual extruders » (double extrudeuse indépendante), ce qui signifie que les extrudeuses peuvent fonctionner indépendamment l’une de l’autre le long du même axe pendant l’impression afin d’exécuter des fonctions plus avancées.

Avec l’IDEX, une extrudeuse peut rester immobile et à l’écart pendant que la seconde extrudeuse imprime le modèle, minimisant ainsi le risque que la buse de l’extrudeuse immobile interfère avec la tâche d’impression pendant l’impression en double ou en simple extrusion.



Qu’est-ce que le mode miroir et le mode duplication?

Qu’est-ce que le mode miroir et le mode duplication ? Pourquoi ces fonctions sont-elles importantes ?

Le système IDEX peut exécuter deux fonctions spécialisées, le mode miroir et le mode duplication.

Le mode miroir permet d’imprimer simultanément un modèle et l’inverse de ce même modèle. Il est pratique car il évite de créer un fichier de conception supplémentaire pour le modèle inverse et permet d’économiser le temps supplémentaire habituellement consacré à l’impression séparée du modèle inverse.

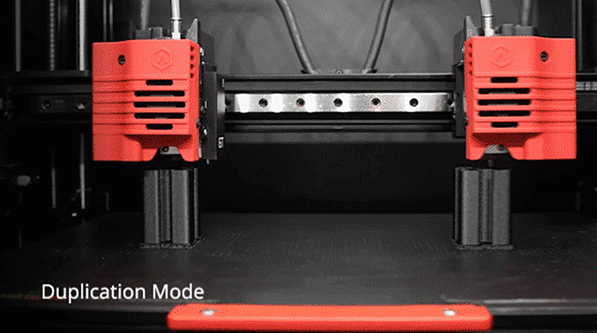

Le mode duplication est une impression synchronisée, c’est-à-dire qu’il utilise les deux extrudeuses pour imprimer un modèle et une copie exacte de ce modèle en même temps. Il permet de doubler la capacité de production dans le même délai.

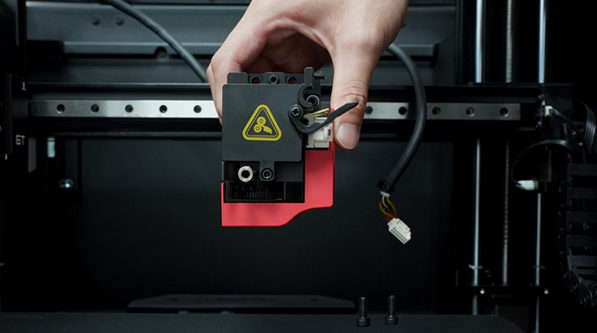

Les têtes d’impression Easy Swap

Quelles sont les autres fonctions pratiques de l’E2CF ? Et pourquoi sont-elles importantes ?

Les têtes d’impression Easy Swap sont une caractéristique pratique de l’E2CF. Ces têtes d’impression sont faciles à retirer, ce qui facilite le remplacement d’une tête d’impression par une autre. Le remplacement des têtes d’impression peut s’avérer nécessaire pour diverses raisons, comme l’utilisation d’une tête d’impression différente avec une buse différente.

Les têtes d’impression Easy Swap de rechange peuvent être facilement préparées avec des buses durcies et des buses de différentes tailles, telles que des buses de 0,4, 0,6 et 0,8, afin de les échanger en quelques étapes et de pouvoir recommencer à imprimer.

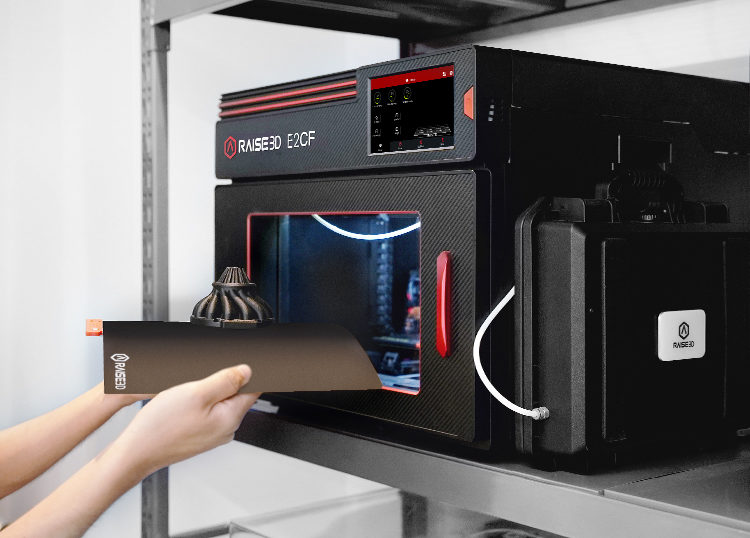

Imprimante 3D professionnelle – E2CF

Les imprimantes 3D professionnelles, comme l’E2CF, sont des imprimantes de qualité et faciles à utiliser, conçues avec des fonctionnalités qui garantissent les meilleurs résultats d’impression possibles. Par exemple, l’E2CF est équipée d’une plaque de modélisation flexible, qui permet de retirer facilement les pièces imprimées en 3D, tout en minimisant les dommages potentiels causés à la pièce lors du retrait. Ce sont des caractéristiques telles que la plaque de modélisation flexible qui font de l’E2CF une imprimante 3D industrielle conviviale pour ceux qui souhaitent acquérir de l’expérience dans le domaine de l’impression 3D professionnelle.

Haute qualité et convivialité

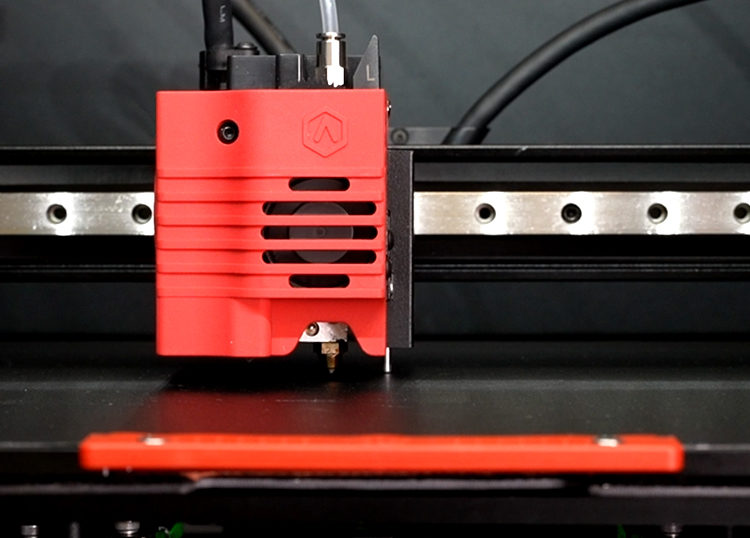

La mise à niveau du plateau est le processus qui consiste à confirmer que la plateforme d’impression est aussi plate que possible. L’E2CF est équipée de cette procédure de mise à niveau en tant que fonction automatisée. La mise à niveau automatique du plateau maintient la distance entre les buses d’impression et le plateau, afin de créer une zone de modélisation uniforme. Cela améliore l’adhérence au plateau et permet à l’extrudeuse de s’adapter aux changements de contour de la surface, même mineurs, pour une meilleure qualité d’impression finale.

Mise à niveau automatique du plateau

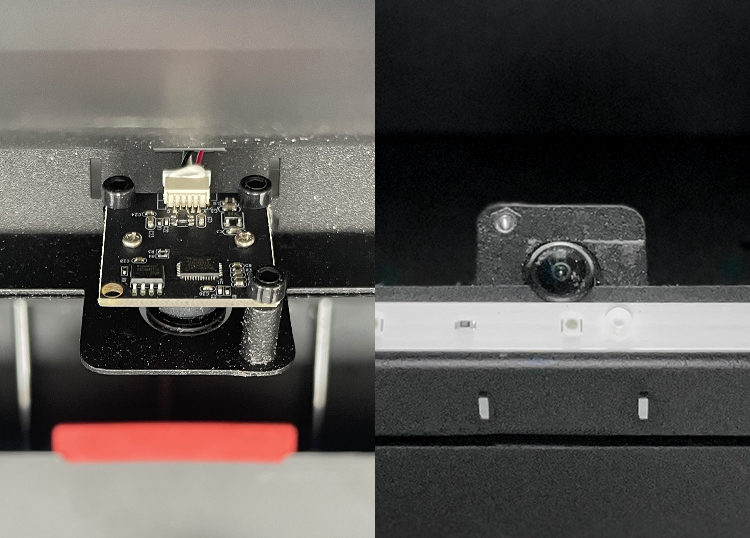

L’E2CF utilise une caméra pour surveiller l’ensemble du processus d’impression 3D de chaque tâche d’impression. Cette caméra fonctionne en se connectant à RaiseCloud, ce qui permet aux utilisateurs de suivre chaque tâche d’impression à distance et en déplacement. Cette capacité à vérifier le processus d’impression 3D procure une certaine tranquillité d’esprit.

caméra pour surveiller



Fonctions de sécurité



Récupération en cas de panne de courant

Une panne de courant ou une panne de filament (lorsque le filament vient à manquer) peut entraîner la perte d’une tâche d’impression si elle survient au milieu du processus d’impression 3D. Cependant, l’E2CF est équipée d’un capteur de rupture de filament sur ses extrudeuses qui alerte lorsque le filament est sur le point de s’épuiser et sauvegarde la tâche d’impression. Elle dispose également d’une fonction de perte de puissance qui permet de sauvegarder l’état de l’impression en cas de coupure de courant et de poursuivre l’impression à partir du même point lorsque le courant est rétabli.





Détection automatique

Une autre caractéristique de sécurité de l’E2CF est qu’elle peut détecter automatiquement l’ouverture d’une porte et interrompre immédiatement l’impression.







Précision d’étalonnage améliorée

Précision d’étalonnage améliorée Un nouveau processus auxiliaire a été développé spécifiquement pour les matériaux renforcés en fibres, afin d’améliorer la précision de l’étalonnage de la hauteur de la buse, l’adhérence du support et les performances d’impression de la première couche.

Le cadre entièrement métallique agit comme un système de mouvement fiable pour un mouvement fluide et un positionnement précis pour une impression de meilleure qualité

L’impression 3D de haute qualité provient d’imprimantes 3D de haute qualité. L’imprimante 3D de bureau E2CF utilise un cadre entièrement métallique pour créer un système de mouvement spécifique qui permet à la machine de glisser en douceur pendant l’impression. Ce système de mouvement s’accompagne d’un positionnement précis pour garantir une impression 3D aussi précise que possible.

Le filtre à air HEPA actualisé élimine les particules toxiques libérées pendant le processus d’impression 3D.

L’imprimante 3D de bureau E2CF est équipée d’un filtre à air HEPA qui nettoie l’air de toutes les particules (y compris les nanoparticules) libérées pendant le processus d’impression 3D. Le filtre à air HEPA est efficace dans les salles de classe, les bureaux et les espaces de travail de petite ou de grande taille. Le filtre à air HEPA de l’E2CF fonctionne silencieusement, conçu pour fonctionner en arrière-plan dans n’importe quel espace de travail.

Écran tactile de 7 pouces pour plus d’efficacité et pour contrôler le processus d’impression avec le logiciel d’impression 3D

Cette imprimante 3D professionnelle est également dotée d’un écran tactile de 7 pouces, qui permet aux utilisateurs d’interagir directement avec l’imprimante. L’écran tactile fournit également une assistance à l’écran et des sélections visuelles de modèles pour simplifier l’utilisation et la surveillance de l’imprimante 3D et du processus d’impression 3D. Enfin, comme toutes les imprimantes 3D Raise3D, l’E2CF est compatible avec ideaMaker, un programme de découpe 3D, et RaiseCloud, une plateforme de gestion de l’impression 3D basée sur le cloud.

Résultats d’impression

Découvrez les performances d’impression de l’E2CF sous différents aspects.

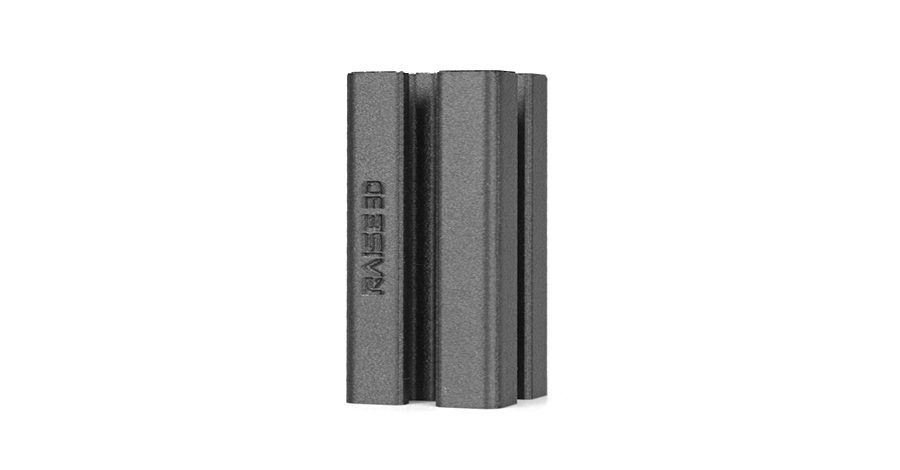

Flatness and Smoothness

Planéité et lissage

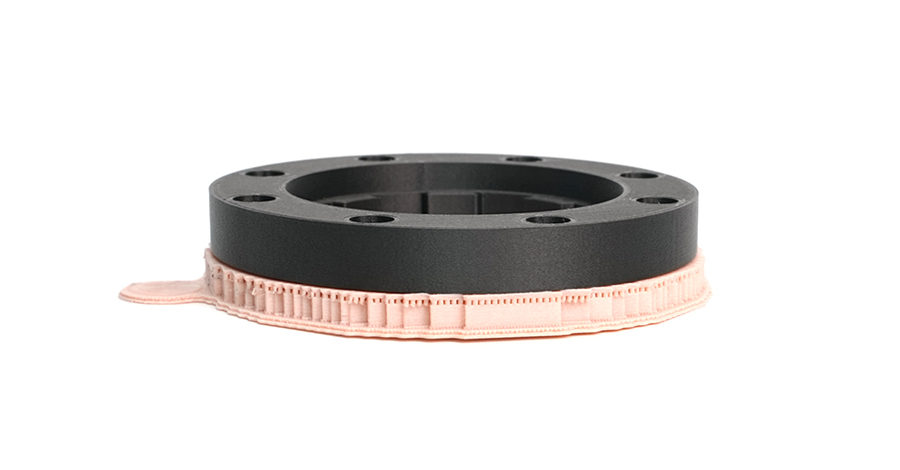

Overhang Surface Quality

Qualité de la surface du surplomb

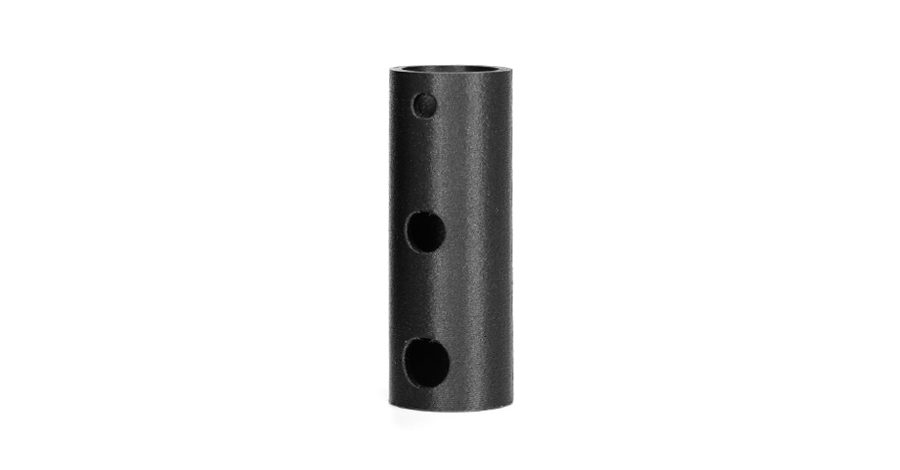

Surface Quality

Qualité de la surface

Écosystème Raise3D

Associez ideaMaker et RaiseCloud à l’une de nos imprimantes 3D pour créer un écosystème Raise3D et bénéficier d’une efficacité optimale lors de l’impression 3D.

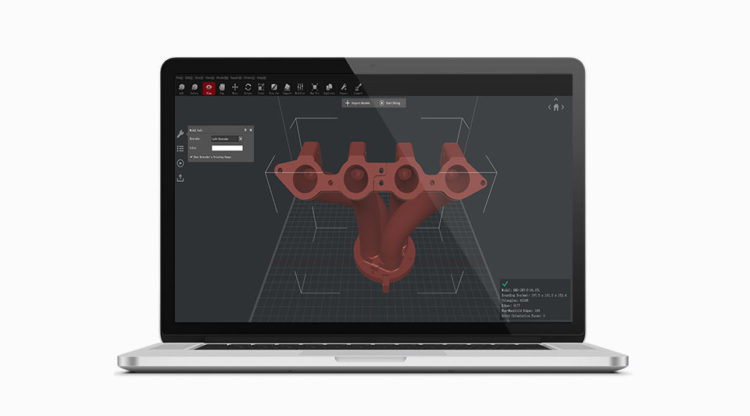

ideaMaker

ideaMaker

ideaMaker est un logiciel de découpe 3D gratuit de Raise3D, compatible avec les imprimantes Raise3D et les imprimantes tierces.

En savoir plus

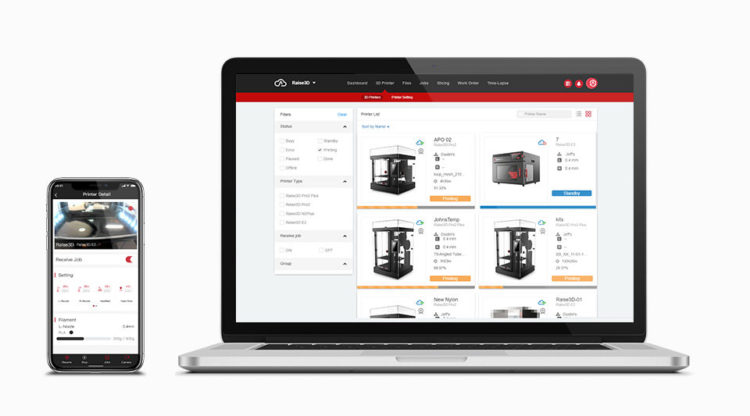

RaiseCloud

RaiseCloud

RaiseCloud est une plateforme de gestion de l’impression 3D basée sur le cloud, capable de contrôler à distance le processus d’impression et d’organiser les tâches d’impression pour une impression 3D plus efficace.

En savoir plus

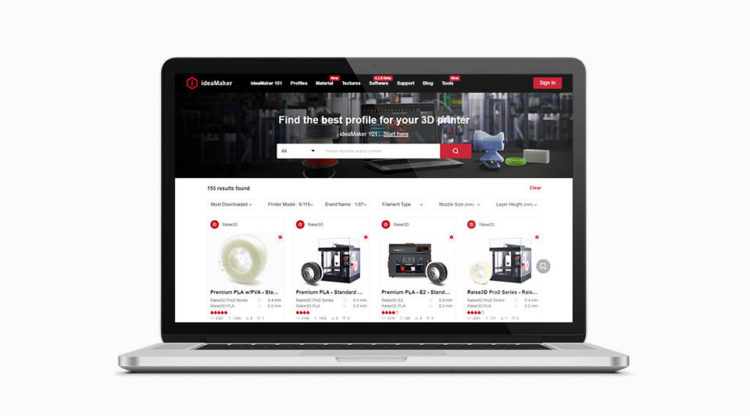

ideaMaker Library

ideaMaker Library

L’ideaMaker Library fournit aux utilisateurs des profils de découpe pour différents filaments, y compris les filaments Raise3D et les filaments certifiés OFP, ce qui simplifie le réglage des paramètres d’impression pour différents filaments.

En savoir plus

Académie Raise3D

Accédez à Raise3D Academy pour des guides étape par étape et des articles pratiques, couvrant des sujets allant de la configuration et de la maintenance de l’imprimante 3D à l’impression 3D.

En savoir plus

Prise en charge de Raise3D

Contactez le Centre d’assistance de Raise3D pour toute question concernant une imprimante spécifique.

En savoir plus

Spécifications techniques de l’E2CF

Télécharger

GÉNÉRALITÉS

Volume de modélisation (L × P × H)

Impression avec une seule extrudeuse: 330 × 240 × 240 mm (13 × 9.4 × 9.4 pouces)
Impression avec deux extrudeuses: 295 × 240 × 240 mm (11.6 × 9.4 × 9.4 pouces)

Taille de la machine (L × P × H)

607 × 596 × 465 mm (23.9 × 23.5 × 18.3 pouces)

Technologie d’impression

Fused Filament Fabrication (FFF)

Système de tête d’impression

Extrudeuses doubles indépendantes IDEX

Diamètre du filament

1.75 mm

Taille des pas XYZ

0.78125, 0.78125, 0.078125 micron

Vitesse de déplacement de la tête d’impression

15–150 mm/s

Plaque de modélisation

Flexible Steel Plate with Buildtak

Température maximale de la plaque de modélisation

110ºC

Matériau du plateau chauffant

Silicone

Mise à niveau de la plaque de modélisation

Nivellement de la maille avec détection de la planéité

Capteur de fin de filament

Disponible

Hauteur de la couche

L’E2CF est compatible avec les buses de 0.4, 0.6 et 0.8 mm, et la hauteur de couche peut varier entre 0.1 et 0.5 mm. Pour obtenir des résultats d’impression stables, lorsque vous utilisez des buses de 0.4 mm, nous vous recommandons d’utiliser une hauteur de couche comprise entre 0.1 et 0.3 mm.

Diamètre de la buse

0.4 mm (par défaut), 0.6/ 0.8 mm (disponible)

Hot End

V4P

Température maximale de la buse

330ºC

Connectivité

Wi-Fi, LAN, USB port, caméra en direct

Émission de bruit (acoustique)

＜50 dB(A) lors de la modélisation

Température ambiante de fonctionnement

15-30ºC, 10-90% RH sans condensation

Température de stockage

-25 to +55℃, 10-90% RH sans condensation

Filtre

Filtre HEPA avec charbon actif

Poids net (boîte sèche pour filaments Raise3D non incluse)

36.6 kg (80.7 lbs)

Poids brut (carton uniquement. Boîte sèche pour filaments Raise3D non incluse)

43.1 kg (95.1 lbs)

Poids brut (carton avec palette. Boîte sèche pour filaments Raise3D non incluse)

50.6 kg (111.6 lbs)

ÉLECTRICITÉ

Entrée de l’alimentation électrique

100-240 V AC, 50/ 60 Hz 230 V @ 2 A

Sortie de l’alimentation électrique

24 V DC, 350 W

MATERIAL

Matériaux

Série industrielle Raise3D : PA12 CF, PA12 CF+, PA12 CF Support, PPA CF, PPA GF, PPA Support, PETG ESD, PET CF, PET GF, PET Support
Série Raise3D Premium : PLA, ABS, PETG, ASA, PC

Matériel de tiers

Soutenu par Raise3D OFP (Open Filament Program)
Remarque: Pour des informations détaillées et des profils de tranchage des matériaux pris en charge par Raise3D OFP, veuillez visiter https://www.ideamaker.io/.

LOGICIEL

Logiciel de découpe

ideaMaker

Types de fichiers pris en charge

STL/ OBJ/ 3MF/ OLTP

Système d’exploitation pris en charge

WINDOWS/ macOS/ Linux

Type de code machine

GCODE

CONTRÔLEUR D’IMPRIMANTE

Interface utilisateur

Écran tactile 7 pouces

Réseau

Wi-Fi, Ethernet

Récupération en cas de panne de courant

Disponible

Résolution de l’écran

1024 × 600

Contrôleur de mouvement

Atmel ARM Cortex-M4 120 MHz FPU

Contrôleur logique

NXP ARM Cortex-A9 Quad 1 GHz

Mémoire

1 GB

Flash intégré

16 GB

OS

Linux embarqué

Ports

USB 2.0 × 2, Ethernet × 1
